AKÜLÜ SANDALYE AKÜ ŞARJ CİHAZI KULLANIM KILAVUZU

MARKA: HP HIGH POWER MODEL: HP8204B

kurulum videomuz.

GÜVENLİK TALİMATLARI

Elinizdeki kullanma kılavuzu akü şarj cihazınız hakkında çok önemli güvenlik talimatlarını içermektedir. Lütfen akü şarj cihazınız, akünüz, akülü tekerlekli sandalye kullanma kılavuzunuz ve her türlü ekipmanlar için tüm talimat ve uyarı işaretlerini ve kullanma kılavuzlarını okuyunuz ve ilerideki kullanımlarınız için saklayınız.

PATLAMA RİSKİ ! Akünün üretmiş olduğu gazlar yüksek patlama riski taşırlar. Akünüzü şarj ederken patlayıcı gazlar açığa çıkabilir.

*Akünün yanında sigara içmeyiniz, kibrit yakmayınız veya aküye metalle yaklaşmayınız.

*Aküyü şarj ederken, şarj cihazının veya akünün yanında benzin ve solvent türü patlayıcı ve yanıcı maddeler bulundurmayınız.

* Akülerinizi sadece akülü tekerlekli sandalyeye takılı iken joystick üzerinden şarj ediniz.

* Aküyü şarj etmeden önce terminalleri temizleyiniz. Temizleme süresince ağzınızı burnunuzu ve gözlerinizi paslanmaya karşı koruyunuz.

* Karbonat ve soda kullanarak asidi etkisiz hale getirir ve hava korozyonunu önlemiş olursunuz.

* Akünün üzerindeki kelepçeler KESİNLİKLE birbirlerine temas etmemelidirler.*Kelepçelerin sıkı temas ettiğinden emin olunuz.

* Şarj cihazınızı yağmur, kar ve neme maruz bırakmayınız.* Akü şarj cihazınızın üzerini kapatmayınız.

KİMYASAL YANMA RİSKİ! Akü asidi yüksek derecede aşındırıcı sülfürik asittir.

* Güvenliğiniz için koruyucu gözlük, eldiven ve kıyafet giyiniz.* Yüzünüzü mümkün olduğu kadar aküden uzak tutunuz.

* Mümkün olduğu kadar aküden uzakta durunuz.

* Aküyle çalışırken yakınınızda sizi duyabilecek ve ihtiyaç duyduğunuzda size yardımcı olabilecek biri olduğundan emin olmadan bu cihazı kullanmayınız.

* Yakınınızda su ve sabun bulundurunuz. Akünün deri, göz veya kıyafetle teması halinde 10 dakika süre ile bol su ve sabun ile yıkayınız. Derhal doktora başvurunuz

ELEKTRİK ŞOKU VE YANGIN RİSKİ! Elektrik Şoku ve yangın kişisel yaralanmalara sebep olabilir

*Akü Şarj cihazınızda sadece akülü tekerlekli sandalye aküsü şarj ediniz. Diğer tipteki pillerin (manganez, alkalin, şarj olmayan tipteki piller) şarj edilmeye çalışılması patlamayla sonuçlanabilir.

*Akü şarj cihazınızı hasarlı kablo veya fişle kesinlikle çalıştırmayınız. Hasarlı parçalar yetkili teknisyenlerce vakit kaybetmeden değiştirilmelidir.

*Güç kablosu ve diğer kabloları herhangi bir hasar görmemeleri için kesici ve delici diğer aksamlardan uzakta tutunuz.

*Akü şarj cihazınızın kablosu hasar görmüşse kesinlikle kullanmayınız, serviste kablonuzu değiştiriniz.

*Akü şarj cihazınızı elektrik fişinden çıkartırken güç kablosunu çıkartınız.

*Akü şarj cihazınızı sadece 220-240V AC girişli prize takınız.*Temizlemeden veya cihazın bakımını yapmadan önce kabloyu prizden çıkartınız ve kabloların aküden çekiniz.

*Akü şarj cihazınızı düşürmüşseniz veya akü şarj cihazınız herhangi bir darbeye maruz kalmışsa, akü şarj cihazınızı çalıştırmayınız.

* Akü şarj cihazınızı sökmeyiniz. Yanlış montaj elektrik şoku ve yangınlara sebep olabilir.

*Donmuş haldeki akünüzü şarj etmeye çalışmayınız.*Akünün aşırı ısındığı ya da sızıntı yaptığı fark edilirse derhal şarj işlemi durdurulmalıdır.

*Hasar ya da yanlış çalışma söz konusuysa, derhal akünün elektrik kesiniz.

*Çocukların ve tecrübesiz kişilerin gözetim altında kullandıklarından emin olmadıkça kullanmasına izin vermeyiniz.

*Şarj etmeden önce şehir şebekesinde sabit giriş akımının verildiğinden emin olunuz. Aksi takdirde şarj performansı ciddi ölçüde etkilenebilir.

*Akünüzü şarj cihazına bağlarken, polarite ayarını doğru bir şekilde yapınız ve kısa devre olmasına izin vermeyiniz.

*Akü şarj cihazının elektriğe bağlı olmadığı zamanlarda kablosunu cihazdan ve prizden çıkartınız.

*Bakım yapmadan önce veya temizlemeden önce daima akü şarj cihazınızı elektrik prizinden çıkartınız.

*Bu kullanım kılavuzunda belirtilen tekerelkli sandalye akülerin haricinde bir akü KESİNLİKLE şarj etmeyiniz.

KULLANIM YERİ

*Elinizdeki akü şarj cihazı sadece akülü tekerlekli sandalyelerde kullanılan 2 adet 12V akülerin şarj edilmesi için dizayn edilmiş 24V çıkış voltajı olan şarj aletidir.

*Bu şarj cihazını kullanarak çeşitli çevre sıcaklığındaki sla, jel ve agm aküleri orijinal kapasitelerini %100 koruyarak şarj edebilirsiniz.

* Bu şarj cihazı şarj edilecek akünün şarj akımını ve gerekli şarj voltajını ayarlayabilen akü şarj cihazıdır.

AKÜ TİPLERİ

SLA (Kurşun asit akü)

JEL(Jelatin tip elektrolit, levhalarda absorbe edilir)

AGM (Elektrolit fiberglas camda absorbe edilir)

AKÜ KAPASİTE ARALIĞI

MF(bakım istemeyen) 2 adet (12V /13 Ah -12V 60Ah)

AMBALAJ İÇERİKLERİ ve PARÇALAR

*1 adet akü şarj cihazı *1 adet güç kablosu *1 adet kullanım kılavuzu

LÜTFEN SATIN ALMIŞ OLDUĞUNUZ CİHAZIN TÜM PARÇALARININ EKSİKSİZ OLDUĞUNDAN EMİN OLUNUZ. AKSİ DURUMDA SATINICINIZLA İRTİBATA GEÇİNİZ.

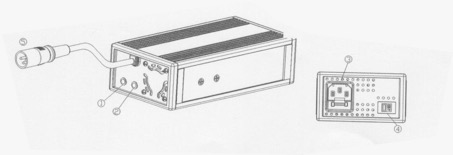

1- GÖSTERGELER & ŞARJ MODLARI

1- LED GÖSTERGE: ŞARJ CİHAZINA ELEKTRİK GELİP GELMEDİĞİNİ GÖSTERİR

2- LED GÖSTERGE: ŞARJ DURUMUNU GÖSDTERİR

3- ŞARJ ALETİ GÜÇ KABLOSU GİRİŞİ

4- 115V/230V GİŞİ VOLTAJI AYARLAMA SOKETİ

5- JOYSTİCK GİRİŞ KABLOSU

LED GÖSTERGE	SEMBOL	AÇIKLAMA
KIRMIZI IŞIK YANIYOR	1	ELEKTRİK GELİYOR CİHAZ AÇIK
KIRMIZI IŞIK KAPALI	1	ELEKTRİK GELMİYOR VEYA CİHAZ KAPALI
SARI IŞIK YANIYOR	2	ŞARJ EDİYOR
YEŞİL IŞIK YANIYOR	2	ŞARJ TAMAMLANDI
KAPALI	2	KABLO AKÜLÜ SANDALYE JOYSTİĞE BAĞLI DEĞİL

CİHAZIN ÇALIŞMASI

Güvenli bir kullanım için aşağıdaki uyarılara MUTLAKA dikkat edilmelidir:

*Akülü tekerlekli sandalyenizi DC kablosunun izin verdiği kadar şarj cihazından uzakta konumlandırınız.

*Akü şarj cihazınızı sadece elektrik prizinde takılı olmadığı zamanlarda yerleştiriniz.

*Akünüzü şarj etmeden önce ve şarj işlemi boyunca, çevresinin iyi havalandırılmış olduğundan emin olunuz.

*Akü şarj cihazını akünün direkt üstüne veya altına gelecek şekilde konumlandırmayınız.

*Akü şarj cihazınızın kasasına akünün gaz veya asidinin temas etmesine kesinlikle izin vermeyiniz.

*Daimi bir montaj için akü şarj cihazınızı montaj deliklerinden monte ediniz.

AKÜ ŞARJ CİHAZININ BAĞLANMASI

DİKKAT! Aküye bağlamadan ya da aküden çıkartmadan önce mutlaka akü şarj cihazının güç kablosunu elektrik prizinden çıkartınız.

ŞARJ İŞLEMİ

Aküler tekerlekli sandalye joystik giriş soketinden şarj edilmelidir. Şarj cihazınızı bağlamadan ya da çıkartmadan önce mutlaka akü şarj cihazının güç kablosunu elektrik prizinden çıkartınız ve akülü sandalyenizi joystick girişinden kapatınız.

Ortam şartlarının uygunluğunu kontrol ettikten sonra şarj cihazı açınız. Şarj esnasında şarj cihazının fanının çalıştığından ve 230V seçildiğinden emin olunuz.

İlk açıldığında şarj cihazı otomatik olarak başlayacaktır. Şarj işlemi bitince led gösterge yeşil konuma geçecektir. Şarj işlemi bitince önce şajj cihazını kapatınız ve prizden çekiniz.

ŞARJ MODU & ŞARJ SÜRELERİ

Şarj cihazınız 24V 6A ile çalışmaktadır. Sadece akülü tekerlekli sandalye akülerini şarj etmek için tasarlanmıştır. Toplam şarj süresi Akü akımının altıya bölünmesi ile bulunabilir.

GÜVENLİK ÖZELLİKLERİ

*Bu cihaz aşırı şarja karşı korumalıdır.*Bu şarj cihazı akülü tekerlekli sandalyelerin elektronik sistemlerine zarar vermez.

TEMİZLİK ve BAKIM

*Şarj cihazına özel bir özel bir bakım uygulanmanız gerekmemektedir.

*Bakım yapmadan veya temizlemeden önce mutlaka şarj cihazınızı elektrik prizinden çıkartınız.

*Cihazınızı temizlerken kuru ve yumuşak bir bez kullanınız.

* Temizlik sırasında çözücü ve aşındırıcı özellikteki maddeleri kullanmayınız.

HURDA AKÜLER

Biten akülerinizi diğer atıklarınızla aynı kutulara kesinlikle atmayınız, gömmeyiniz, yakmayınız, mutlaka farklı toplama kutuları kullanınız. Biten akülerin içerdikleri kimyasalların toprağa karışmaları sonucu insan sağlığını son derece tehdit etmekte olduğunu unutmayınız. Bu konuda daha detaylı bilgiye www.tumakuder.org adresinden ulaşabilirsiniz.

Koruma	Açıklama
Olağandışı durumlara karşı koruma	Kısa devre, yanlış bağlantı, açık devre, ters polarite bağlantısı, akü voltajının aşırı düşmesi veya yükselmesi gibi beklenmedik durumlara karşı şarj cihazı ve akünün herhangi bir hasara uğramaması için cihaz kendi elektronik sistemini derhal kapatacaktır Cihazın üzerinde bu gibi durumlar için sigorta mevcuttr.
Aşırı ısınmaya karşı koruma	Şarj işlemi boyunca şarj cihazının aşırı ısınması veya çevresel sıcaklıklardan dolayı çıkış otomatik olarak azalırsa cihaz tampon şarj modunda şarj işlemine devam eder ve sıcaklık düştüğünde otomatik olarak gücünü artırmaya başlar. Bu esnada fan çalışmaya devam eder
Mikro bilgisayar birim kontrollü	Daha hızlı, güvenli ve akıllı bir şarj işlemi sağlayan MBB kontrolü mevcuttur. Akünün şarj durumunu belirleyerek şarj işlemini başlatır.
Kıvılcıma karşı korumalı	Cihazın gövdesi toz ve su sıçramasına karşı korumalıdır, iki kat izole edilmiştir.

TEKNİK ÖZELLİKLER

AC giriş voltajı	115-230V AC, 50/60Hz ( Manuel seçilebilen )
Çıkış voltajı	Nominal 24V
Başlangıç akımı	25A den daha düşük
Giriş akımı	4/2A max
Verim	%80
Şarj Voltajı	28,8V
Şarj Akımı	6A
Geri akım boşalması	1mAGeri akım boşalması, şarj cihazı aküye bağlandığında, kablo bağlantısı olmaksızın şarj cihazının aküden çektiği akım miktarıdır. şarj cihazının geri akım boşalması ayda yaklaşık 0.7A kadar olup, çok düşüktür.
Dalga	Dalga, akım ve voltajın karışmasını ifade eder. Akım dalgası yüksek olduğunda aküyü ısındırır ve ömrünü azaltır. Doğrusal dalga boylu şarj cihazlarının dalgası %40 seviyesindeyken, cihazın mevcut dalgası %2dir, ki bu rakam kurşun asit aküler için çok düşüktür. Aküye bağlı ekipmanlar yüksek dalga voltajından dolayı hasar görebilirler.
Çevre sıcaklığı	-0°C ila 40°C, yüksek sıcaklıklarda çıkış gücü azalır
Şarj cihazının tipi modeli	Akülü tekerlekli sandalye şarj cihazı modeli: HP8204B
Akülerin tipi	(SLA (Kurşun asit akü)JEL(Jelatin tip elektrolit, levhalarda absorbe edilir) AGM (Elektrolit fiberglas camda absorbe edilir) MF(bakım istemeyen)
Akü kapasitesi	2 adet (12V /13 Ah -12V 60Ah)
Ölçüler	190 x 100 x 55mm
Gövde koruma	IP65 (Toz ve su sıçramasına karşı korumalı)
Ağırlık
Ses seviyesi	50d B den daha düşük

CE YÖNETMELİĞİNE UYGUNDUR
